余壓監控系統又叫做智能壓差測控系統、余壓操控系統、防排煙余壓監測系統、消防余壓勘探系統等十分多的叫法，可是其首要的作用是輔佐高層建筑正壓送風系統在防煙排煙過程中，滿意走廊至消防前室、封閉避難層、防煙樓梯間的壓力呈遞加散布，對其他壓進行檢測和操控。加壓送風余壓操控系統首要由余壓勘探器、余壓操控器、余壓監控器、泄壓閥電動執行器、氣管等組成。

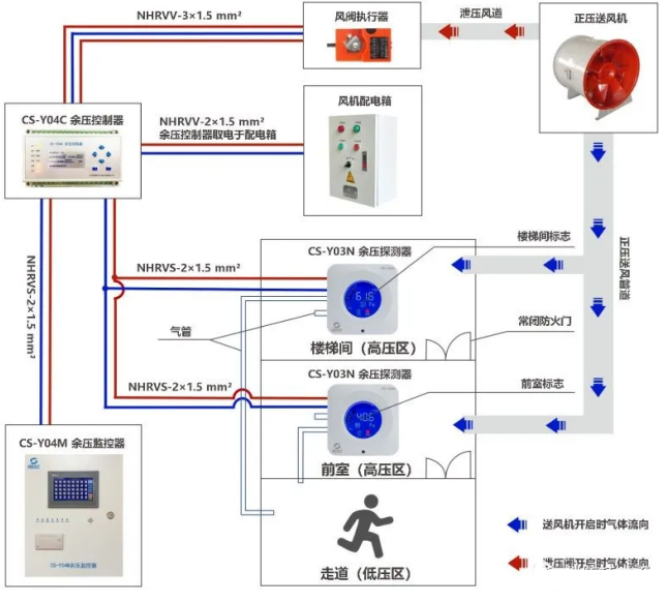

樓梯間余壓監控系統原理如圖：
上圖為余壓監控系統原理解說：
1、發生火災時，正壓送風系統發動，著火層及上下相鄰兩層風口敞開，圖中藍色箭頭表明正壓送風機敞開時空氣的活動方向，依據安全逃生準則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞加分布。
2、余壓探測器監測走廊至消防前室、關閉流亡層（間）、防煙樓梯間的余壓值：
（1）泄壓。當余壓值超越規矩區間時（“規矩區間”參考GB51251-2017《修建防煙排煙系統技術標準》），余壓傳感器將信號傳遞給余壓控制器，余壓控制器聯動泄壓閥執行器，翻開旁通閥，將正壓風機的風量渙散到系統外，從而使正壓送風管道的風量減少，圖中紅色箭頭表明旁通閥敞開時空氣的活動方向，這時，消防前室、關閉流亡層（間）、防煙樓梯間的余壓值下降回歸至正常區間。
（2）加壓。當余壓值低于規矩區間時，余壓傳感器將信號傳遞給余壓控制器，余壓控制器聯動泄壓閥執行器，關閉旁通閥，正壓送風管道的風量增大，使消防前室、關閉流亡層（間）、防煙樓梯間的余壓值上升至正常區間。
3、余壓控制器由風機配電箱供電，擔任給余壓探測器和泄壓閥執行器供電。
4、余壓監控器放置于消控室，能夠?qū)崟r(shí)查看系統內悉數余壓探測器和余壓控制器的工作狀況和報警信息，并具有打印相關信息功用，監控器箱體指示運轉、通訊、報警、缺點、消音等。
